Conception et intégration d’une cellule robotisée complète pour ligne d’usinage industriel
CAI a récemment conçu, fabriqué et mis en service une cellule robotisée complète destinée à l’automatisation d’une ligne d’usinage industrielle.
Ce projet illustre notre capacité à prendre en charge un système global, depuis l’étude technique jusqu’à la mise en production sur site client.
L’objectif était de sécuriser l’alimentation machines, améliorer la répétabilité du process et fiabiliser la production tout en conservant une forte évolutivité pour les besoins futurs du client.
Une réalisation complète, de l’étude à la mise en production

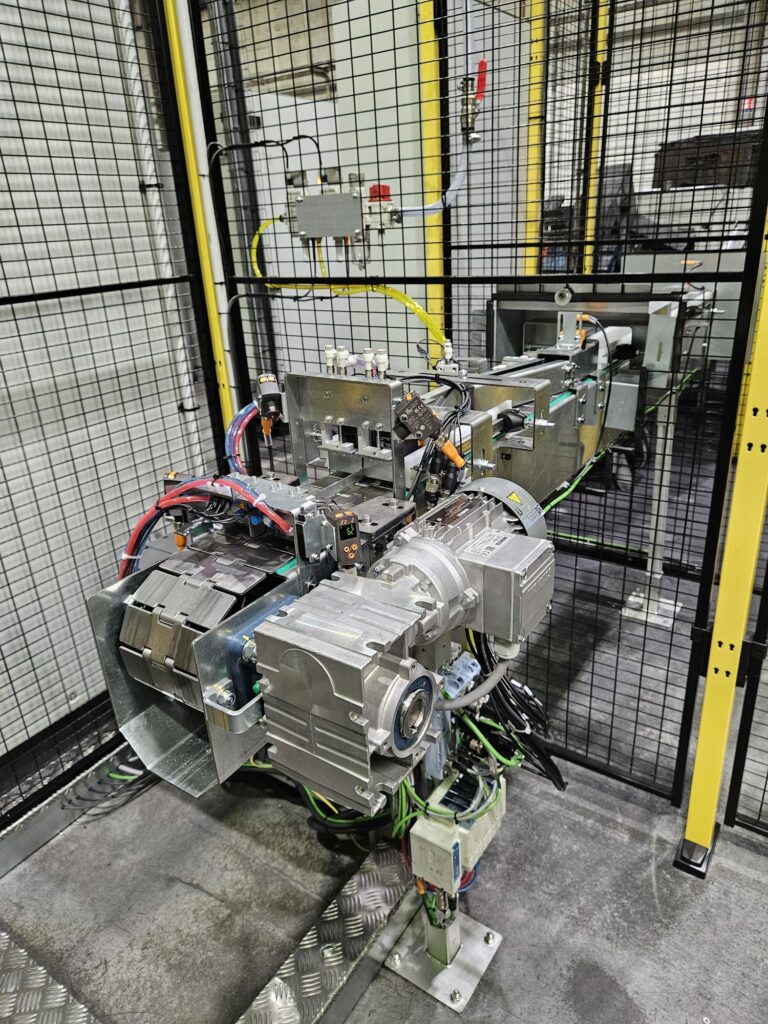

- Conception mécanique et fabrication du convoyeur réalisées en interne
- Intégration robotique complète
- Développement automatisme et sécurité machine
- Supervision opérateur via interface IHM industrielle
- Mise en service, réglages process et validation en production
Technologies et partenaires intégrés dans la cellule

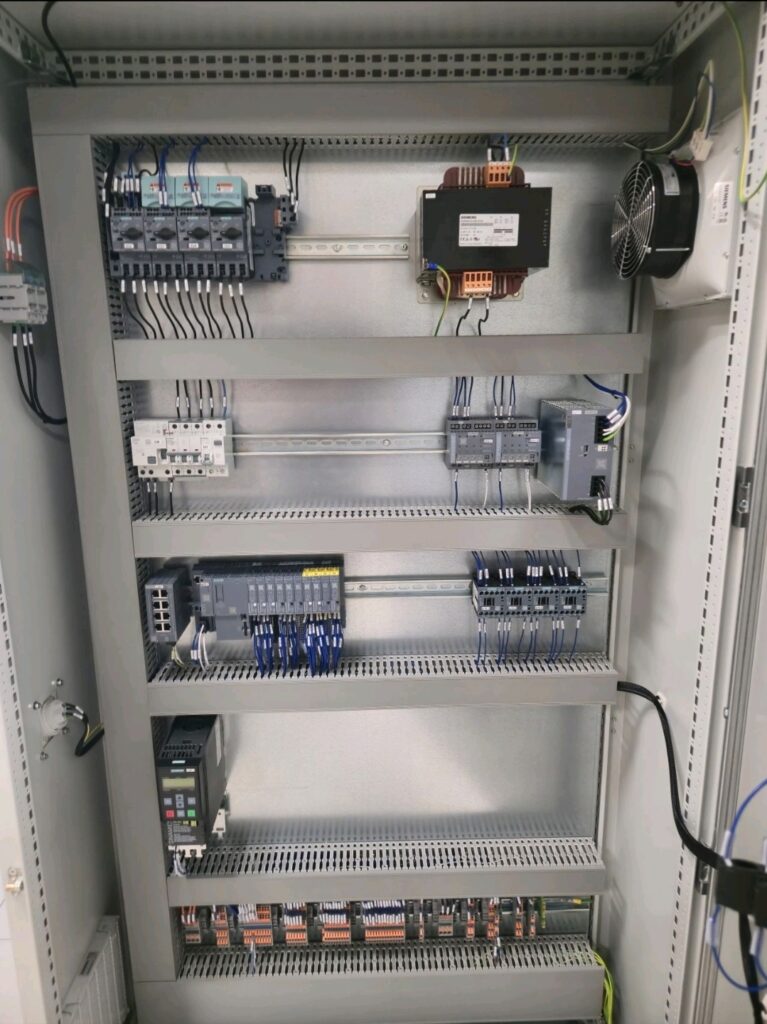

- Armoire électrique industrielle Hoffman
- Distribution puissance et automatisme Siemens
- Automatisme Safety et variation de vitesse Siemens

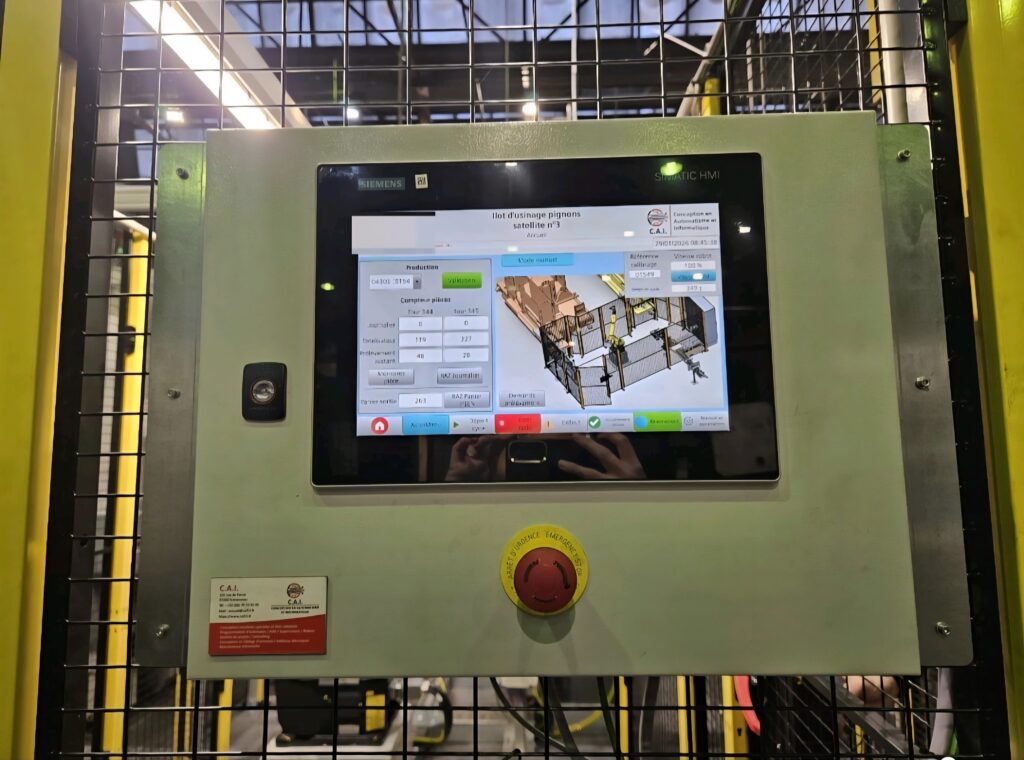

- IHM Siemens Unified

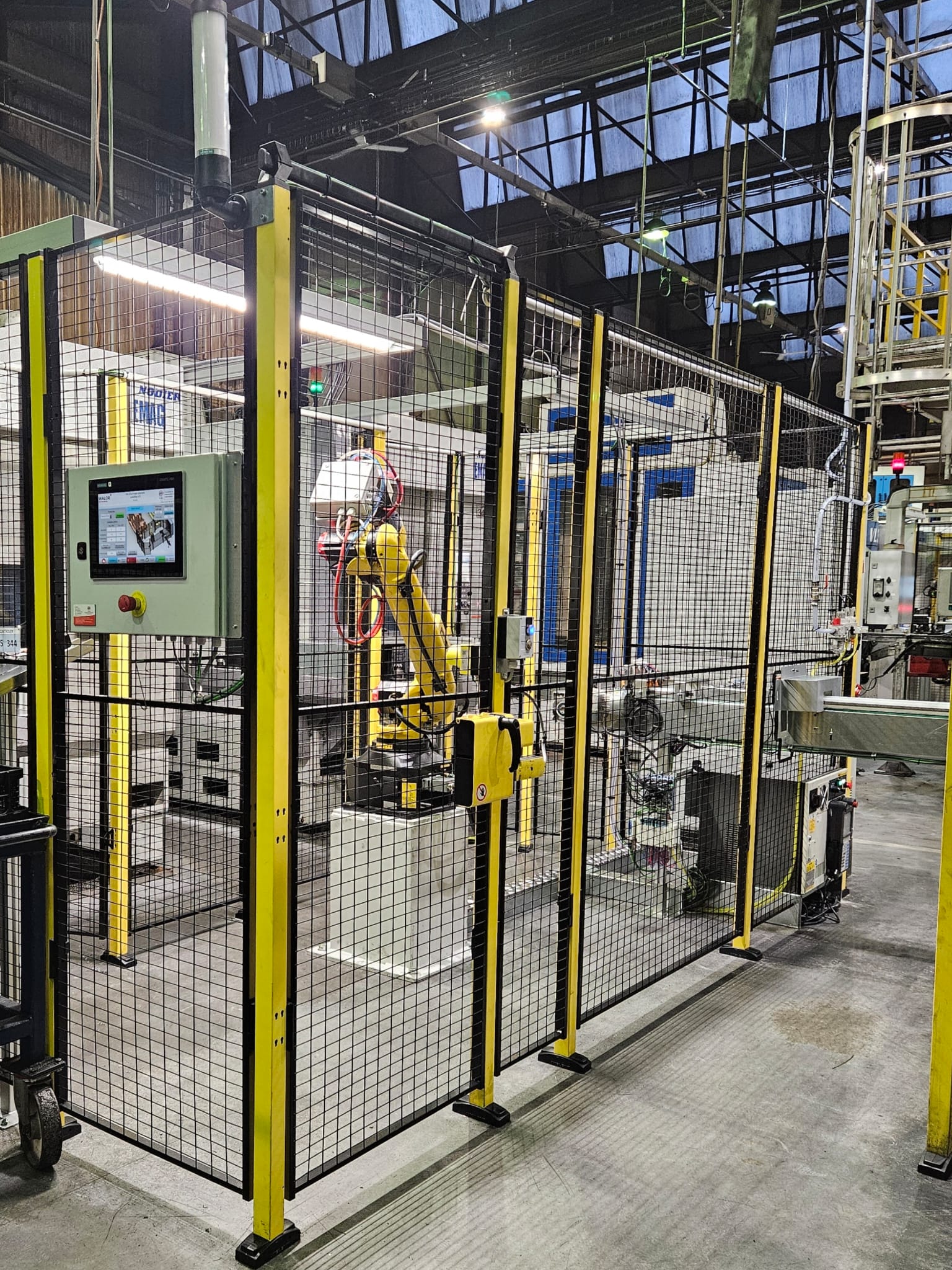

- Cellule robotisée sécurisée Axelent
- Robot industriel Fanuc
- Motorisations industrielles Innomotics
- Système pneumatique et aiguillage convoyeur SMC et Sopra
- Capteurs industriels IFM
- Préhenseur robot Schunk
- Système de vision industrielle Keyence IV500MA
Fonctionnement du process automatisé
Les pièces sont transférées automatiquement via convoyeur vers la zone robotisée.
Le robot industriel assure la prise des pièces, leur positionnement sur les tours d’usinage, puis leur reprise en sortie machine.
Un contrôle qualité est réalisé en ligne par vision industrielle avant le tri automatique des pièces selon leur conformité.
Résultats obtenus pour le client
- Réduction des manipulations manuelles
- Amélioration de la qualité et de la répétabilité
- Stabilisation des cadences de production
- Amélioration de l’ergonomie poste opérateur
- Architecture évolutive pour futures automatisations
L’approche CAI
Chaque projet est conçu en tenant compte des contraintes réelles de production, de maintenance et d’exploitation.
Notre objectif est de fournir des solutions industrielles fiables, maintenables et performantes dans la durée.
Une machine doit produire efficacement, mais aussi être simple à exploiter, diagnostiquer et faire évoluer.
